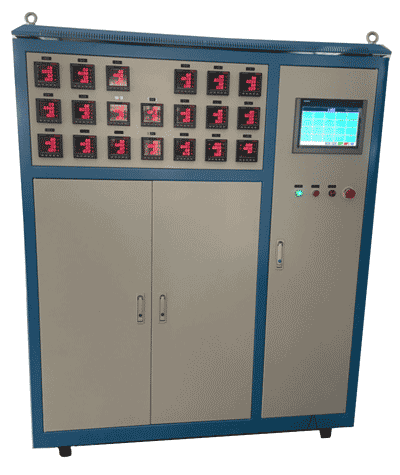

燈具耐久通斷控制柜 GB7000.1-2007 燈具耐久性通斷控制裝置
![]() | ![]() | ![]() |
柜內元器件布置圖 | 人機界面-1 | 人機界面-2 |
一、 概述:
本試驗裝置是根據客戶要求而專門設計制造,用于檢測燈具耐久性通斷控制的試驗控制裝置。該控制裝置采用PLC+HMI的控制方式。
內部裝有10個3KVA,8個5KVA的接觸調壓器,2路直流通斷控制電路。
在觸摸屏上可以設置控制模式:周期控制模式或者常通電控制模式。并且顯示每個工位的電壓、電流和功率。具有操作簡單,試驗方便等特點。
二、主要技術參數及功能:
1、試驗工位:AC18工位,DC2工位,共20個工位
2、樣品電壓:0V-300VAC 可調
3、試驗時間:0-9999小時59分59秒 可調
4、試驗周期:0-9999周期 可調
5、設備電源:AC220V 50Hz
