繼電器耐久裝置
發布時間:2024-03-15
瀏覽次數: 1065次











     繼電器耐久裝置主要適用于GB/T21711IEC 61810標準中關于電動機械式基本繼電器電氣和機械耐久試驗的要求,

要滿足在可編程通斷頻率工作方式下,通斷周期內輸入激勵控制和輸出通斷監控(負載和空載)的功能。

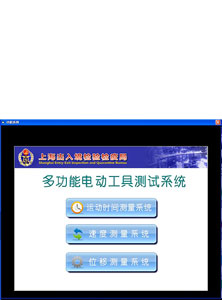

人機界面-1


人機界面-2

1、主要技術參數

1輸入端控制

1激勵電源性質:交流和直流;
  2)激勵電壓范圍:AC1-135V/2-270V  DC1.4-190V/2.8-380V

(可選并聯外接電源AC90-480V,激勵電流范圍:≤   5A/路,共3路,通斷最高頻率300/分鐘)

3)激勵電流范圍:≤5A/每路,共3路,三路最大總容量500VA

4)激勵控制頻率:≤300/分鐘(可編程);

5)激勵周期占空比:0100%范圍可編程;

6)激勵控制回路:三路;

7)激勵控制方式:每路兩極控制,前級控制激勵電源接入,后級控制耐久通斷頻率(按編程參數)。

2輸出端監控與測量

1)輸出回路:共三路,每路四個獨立支路;

2)輸出試驗電源:交流和直流(外接);

3)輸出負載匹配:阻性或感性負載(外接);

4)每支路負載通斷監控參量

電壓:≤400V(交流50/60Hz或直流);

電流:≤50A

功率因素:cosφ≥0.3AC);

最大采樣周期:≤100ms

5每支路空載通斷監控參量

電流采樣:≤20mA;(PLC輸入點檢測 24VDC,4ma典型值);

大采樣周期:≤100ms

6參數測量(每支路):

電流:≤50A;測量精度:±0.5%

通斷計數:最大1200萬次。

2、主要功能

1)輸入端

1)編程參數:激勵控制頻率和周期內占空比可編程;

2)控制方式:前級可任意時間手動控制通斷(接入);后級按編程數據自動控制;

2)輸出端

1)監控方式與編程參數(每支路)

每支路負載和空載監控方式可選;

每支路監控參數(電流)的報警允差可設定(允許不設定)。

試驗次數可編程;

報警故障次數可設定。

2)參數測量

按照控制頻率和占空比,自動計算每個周期內閉合和斷開狀態的中位時間點,分別測量電流參數;

通斷周期數、以及每個通斷周期內的通斷狀態。

3)過程控制

實測參數超出監控允差時,該支路試驗暫停并報警;可人工消警并繼續試驗;

實測通斷故障次數超過設定允許次數時,該組試驗中止并報警;

達到設定的試驗次數時,試驗結束并報警。

三、其它機械和電氣要求

1、外形和重量

1)外形尺寸:(W1000mm)×(D600 mm)×(H 1900 mm

2)重量:<600kg

2、電源要求

額定電壓:T220±10%V50Hz     T 380±10%V50Hz

額定電流:□10A          16A         □~35A

輸入方式:□ 符合GB1002插頭  □符合GB1003插頭  □接線端子

四、主要零部件清單

序號

供貨項目

規格型號

數量

供應商

1

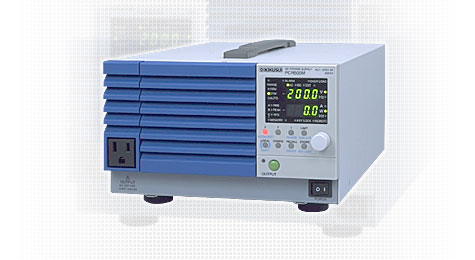

可編程電源 PCR

500M 500VA

1

日本菊水

2

可編程電源模擬量接口

EX04-PCR-M

1

日本菊水

3

PLC

CPU224xp

1

西門子

4

PLC 擴展模塊

EM222 8 輸出繼電器

2

西門子

5

PLC 模擬量模塊

2 路輸出(控制編程電源)

1

西門子

6

PLC 模擬量模塊

4 路輸入(接電流傳感器)

5

西門子

7

觸摸屏

12 寸彩色

1

西門子

8

霍爾電流變送器

AC/DC 0-50A

12

北京森社

9

霍爾電流變送器

AC/DC 0-5A

3

北京森社

10

霍爾電壓變送器

AC/DC 0-400V

1

北京森社

11

電控柜

非標

1

上海祥明

12

低壓開關和控制器件等

/

/

施耐德
