儀器設備名稱:鎮流器耐久試驗臺
用途:用于檢驗電感鎮流器的繞組耐久性能
人機界面-1 | 人機界面-2 |
技術規格要求:
1 適用范圍(適用標準)
設備應能滿足IEC 61347-1、IEC 61347-2-8、IEC 61347-2-9 、GB 19510.1、GB 19510.9、GB 19510.10等標準中有關鎮流器繞組耐久試驗的要求。
2 主要技術參數與功能
2.1 主要技術參數
(1)電加熱箱:
— 溫度調節范圍:(RT+20) – 200℃
— 溫度調節單位:0.1℃
— 溫度波動:±2℃
— 溫度均勻性:±2℃
— 內部尺寸(容積):不小于 1000×600×600 (mm)
(2)電參數表(每路):
— 電壓測量量程:600V
— 電壓測量精度:±0.5%(FS)
— 電流測量量程:10A
— 電流測量精度:±0.5%(FS)
— 功率測量量程:2000W
— 功率測量精度:±0.5%(FS)
(3)電阻測量儀(數字電橋):
— 最小分辨率:10mΩ;
— 電阻測量精度:0.5%;
— 四線法測量。
2.2 主要功能
(1)電加熱箱能夠調節并保持鎮流器工作時的環境溫度。
(2)設備擁有七個獨立通道,每個通道均能監控試驗電壓、電流、功率。
(3)設備帶有控制系統和操作界面,能夠對每個通道進行通斷控制。另外,電阻測量儀的通訊口與控制系統相連,能夠在設定的時刻自動記錄所有鎮流器繞組的電阻值(記錄時,鎮流器供電線路依次自動斷開,測量線路依次自動閉合),而后根據公式自動換算成繞組溫度予以顯示。
(4)受試鎮流器發生開路時,設備能夠進行聲光報警。
3 技術要求

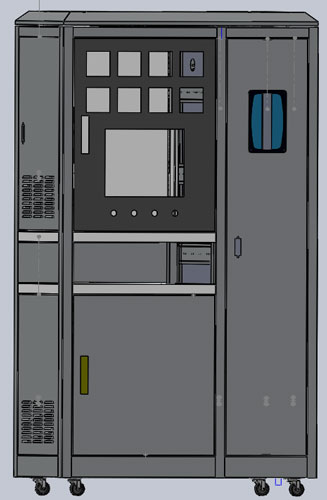

1)一體化設計。除加熱箱和光源安置板以外,電參數表、繼電器、控制系統、指示燈、報警器、操作面板和電阻測量儀均整合在一臺試驗柜中。
2)試驗柜帶有七組電阻測量接口和電源輸出端子,從電加熱箱中引出的測量線路和電源線路能夠較為方便地與試驗柜上的接口和端子相連。
3)設備能夠通過倒計時方式設定電阻測量的時刻,范圍為1min ~ 9h 59 min。
4)使用外推法進行電阻測量。即從鎮流器斷電后5秒開始,每隔5秒記錄一次數據,共5次。之后控制系統通過線性擬合推算出鎮流器斷電時刻的繞組電阻。
4、外形和重量
1)外形尺寸:1000mm(W)×500 mm(D)× 1700 mm(H)
2)重量:<600kg
